Equipamentos de alta tensão em corrente contínua
São usualmente utilizados para ensaios de Tensão Aplicada em motores, isoladores, painéis, cabos, capacitores, etc. e para alimentação de:
- Tubos de Alta Potência tipo Magnetrão, Klystron, etc
- Ciclotron e sistemas Laser
- Aceleradores
- Precipitadores e Filtros Eletrostáticos
- Sistemas de Pulsos de Potência (carga de capacitores)
- Raios X
- Equipamentos Médicos
- Sistemas Eletrostáticos
MONTAGEM

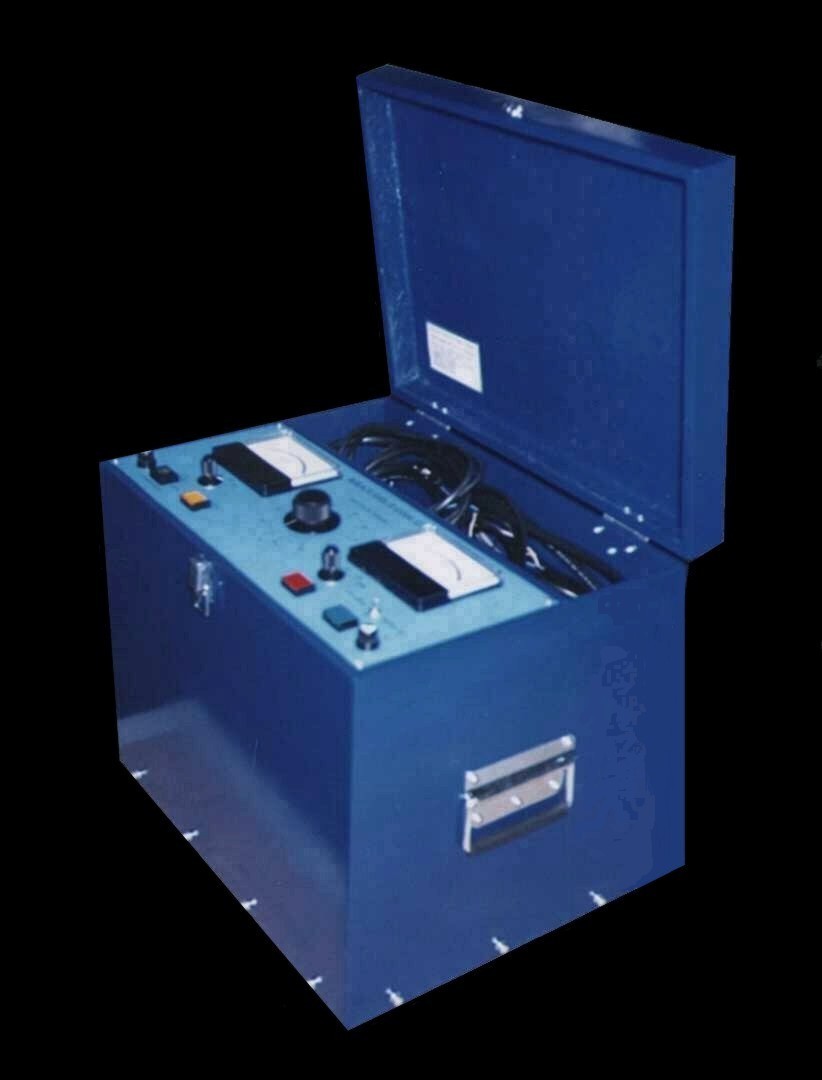

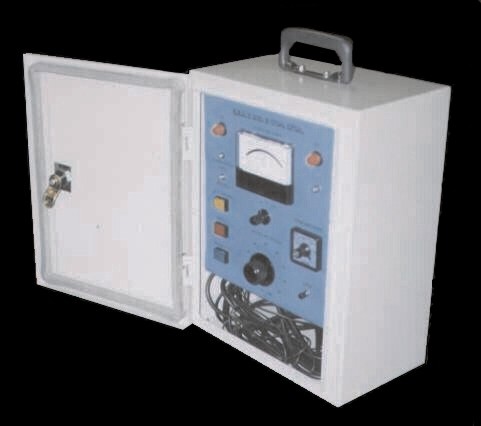

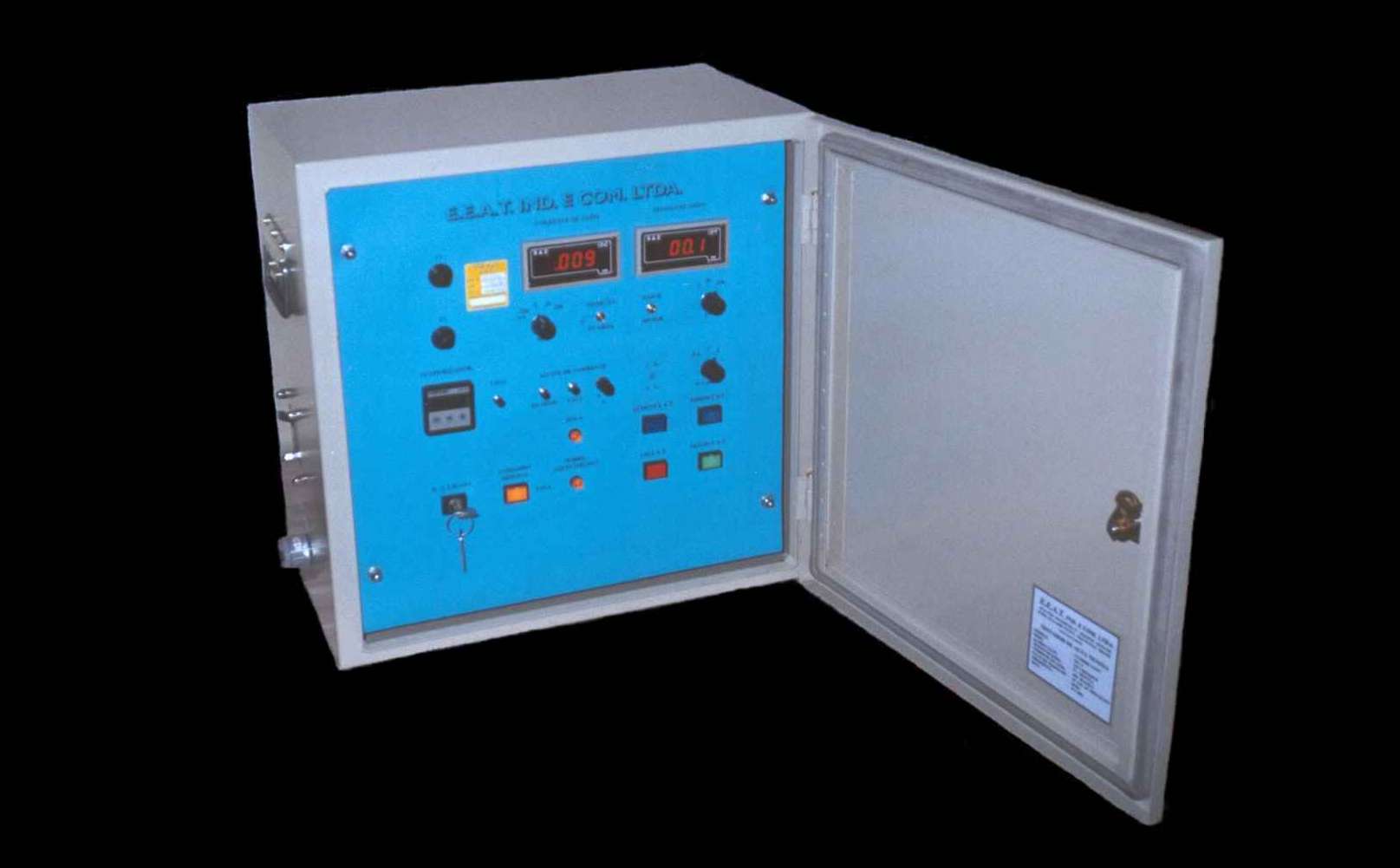

Módulo de controle e medição em aço com acabamento em tinta eletrostática tipo epoxi, painel de policarbonato de alta resistência.

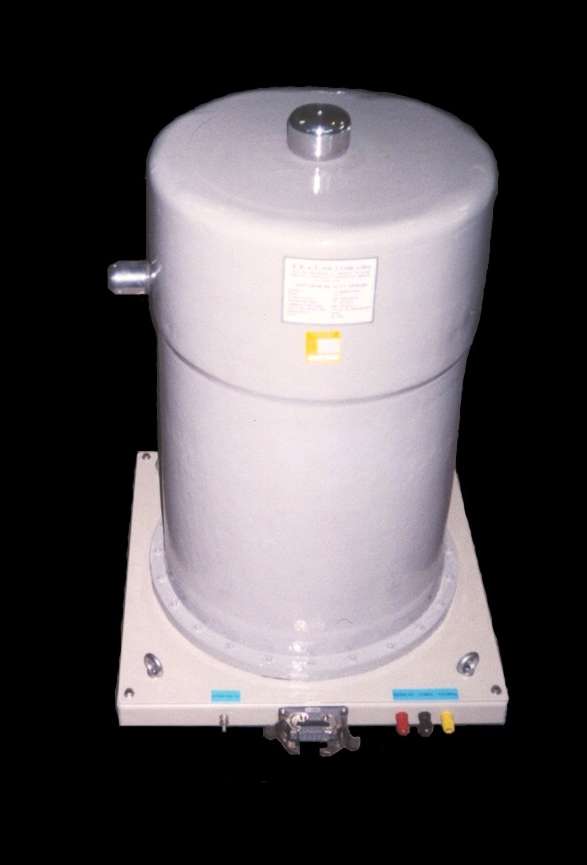

Módulo de Alta Tensão em aço ou fibra de vidro, com rodas, para facilitar o transporte.
CARACTERÍSTICAS TÉCNICAS
- Alimentação: 220 V +- 10 % 50 ou 60 Hz (Sob consulta podem ser fornecidos com outras tensões)
- Tensão de saída: em módulos de até 300 kVcc
- Potência: em módulos de até 300 kW
- Polaridade de saída: positiva (negativo a terra)
- Regulação da tensão do primário do Transformador de Alta Tensão através de autotransformador variável ou tiristores
- Indicação da tensão de saída através de quilovoltímetro, analógico ou digital, conectado na saída de Alta Tensão (Medição direta)
- Indicação de corrente através de microamperímetro, analógico ou digital, conectado no circuito de retorno da Alta Tensão (Medição direta)
- Sinalizações: Lâmpada "Alimentação Ligada", Lâmpada "Alta Tensão Ligada", Lâmpada "Alta Tensão Desligada"
- Proteções: Zero Volt, contato externo, disjuntor termomagnético, fusíveis, sensor eletrônico atuado por sobrecorrente ultra-rápido, chave de descarga na A.T
OPCIONAIS
- Temporizador
- Acionamento motorizado
- Ciclo de ensaio automático com predeterminação da tensão e tempo de ensaio e da corrente máxima de "Fuga"
- Alarme sonoro
- Medições com "MEMÓRIA"
- Saída RS 232
- Saída para controle remoto
